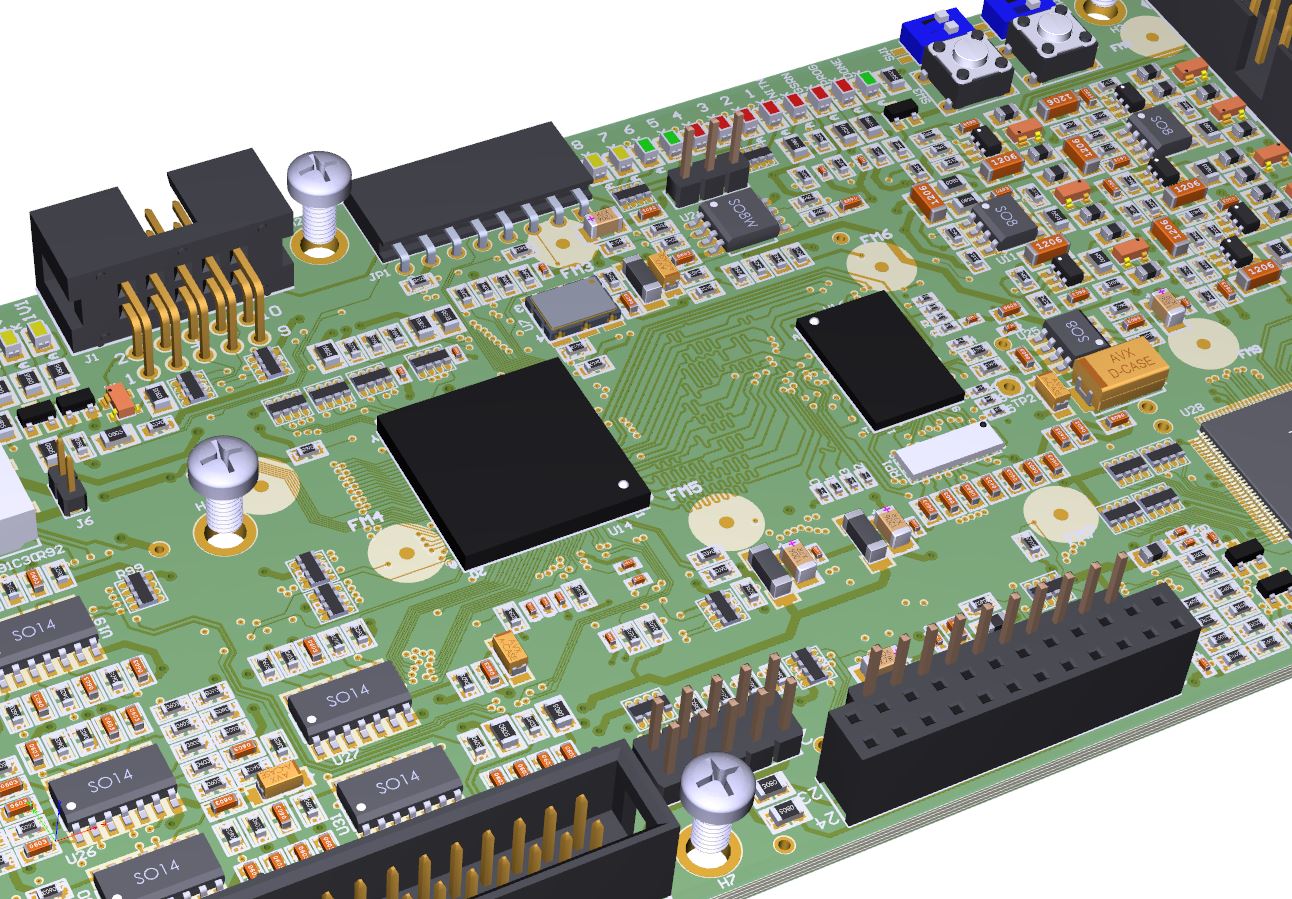

Sbroglio PCB realizzato su 6 Layer con Piste Differenziali e Piste Impedenza Costante





Masterista PCB Libero Professionista - Sbroglio PCB nei seguenti settori:
Automazione Industriale, Domotica, Audio, Digitale, Analogico, Estetico, illuminazione a LED,

Medicale, Luci settore Spettacolo, Automotive, Elettronica di consumer.

Normative CE, Normative UL sui PCB
Sbroglio PCB dal Monofaccia ai Multilayer, Alluminio.



Piste differenziali, Piste ad Impedenza controllata e Piste ad alta velocità.



Libreria componenti sempre aggiornata,

tutti i Footprint/Package sono stati ridisegnati seguendo le indicazioni delle più note aziende

di produzione di componenti elettronici (Texas, Linear, Microchip ecc.)

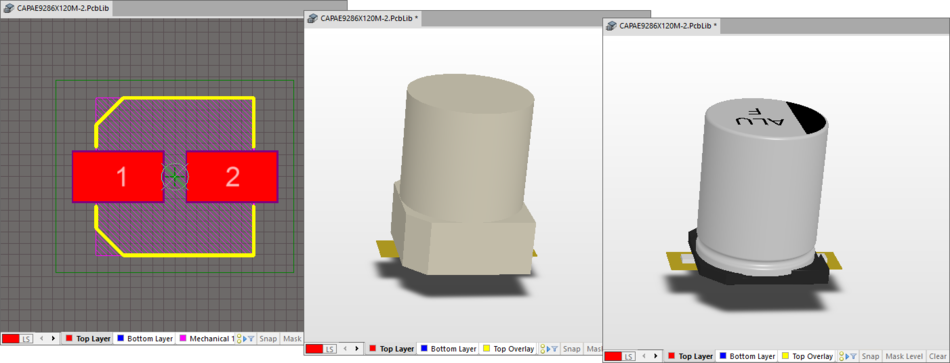

Footprint certificati IPC-7351. Libreria dei Componenti in 3D.

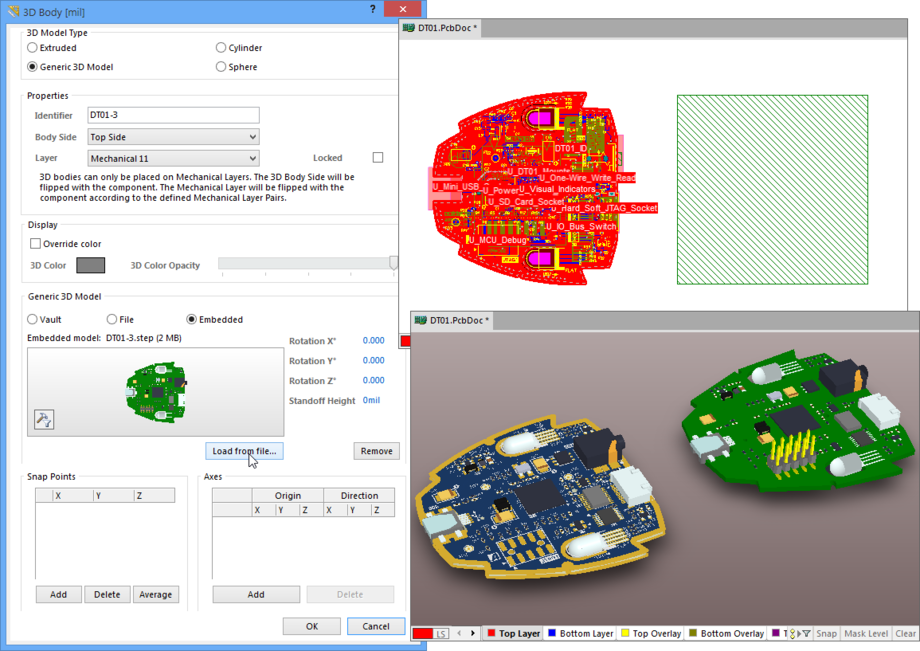

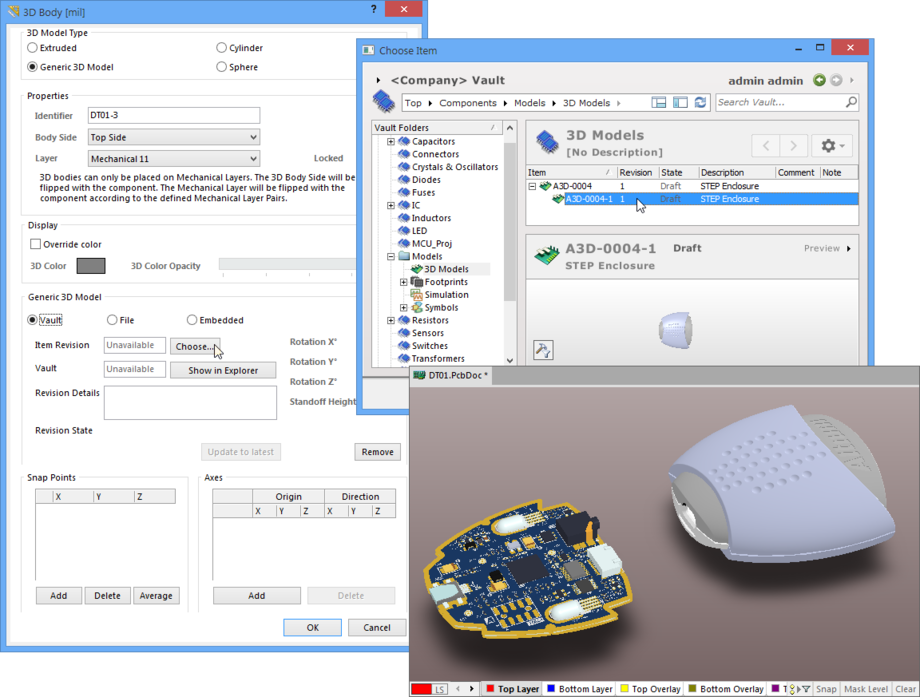

Possibilità di importare file meccanici DXF, DWG e STEP per riferimenti e vincoli.





Generazione di file Gerber, file per Lamina SMD, Pick & Place, Piani montaggio in PDF,

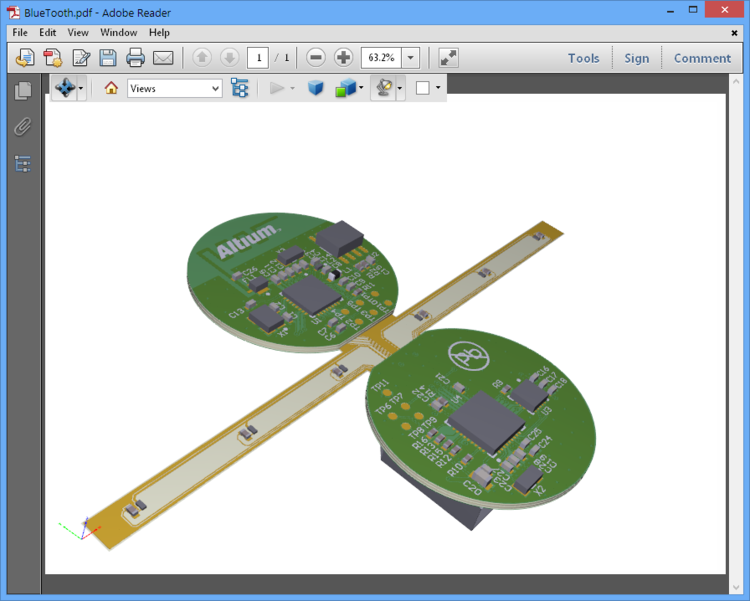

DXF bidimensionale della scheda e Piani Montaggio in PDF 3D.





Generazione della scheda in formato STEP per posizionamenti e valutazioni meccaniche.

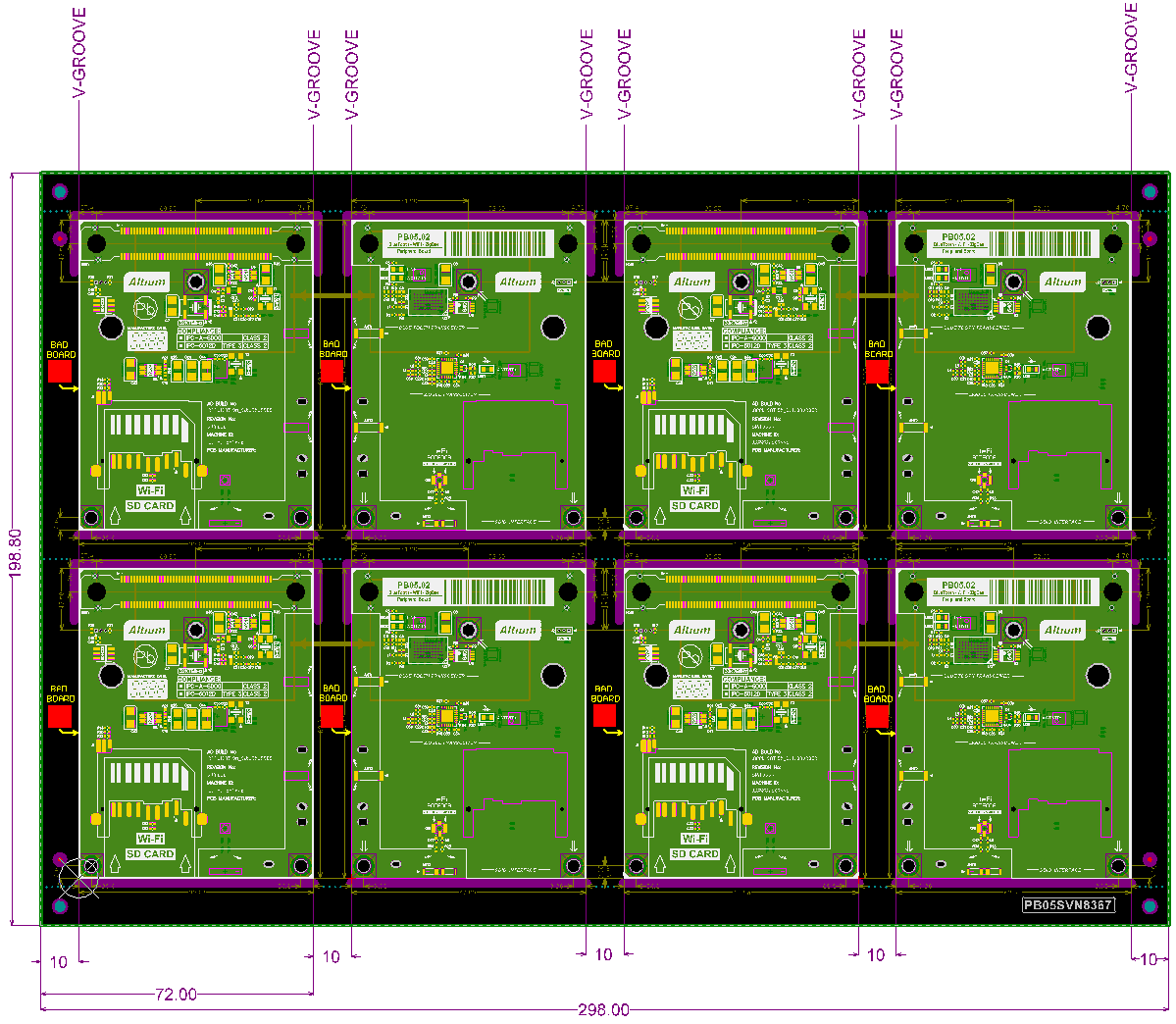

Montaggio e Pannellizzazione PCB, Scoring, Fiducial e Fresature.







  Foratura: tabella conversione mm-mils



  Route/Piste: tabella conversione mm-mils
